La termografía es una técnica que permite medir temperaturas a distancia con exactitud y sin necesidad de contacto físico con el objeto a estudiar.
Mediante la captación de la radiación infrarroja del espectro electromagnético, utilizando cámaras termográficas o de termovisión, se puede convertir la energía radiada en información sobre temperatura.

Equipo Utilizado

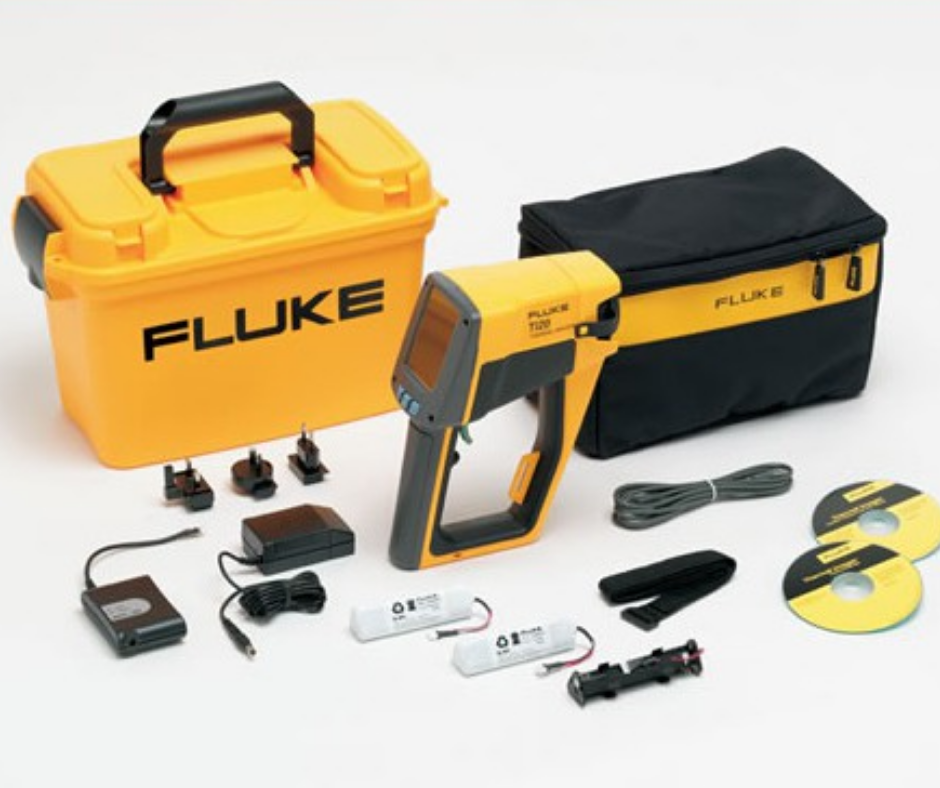

MARCA: FLUKE MODELO: Ti20 SERIE Nº: 91430046

Especificaciones térmicas
Rango de temperaturas: -10 a 350 °C

Tipo de detector: Matriz de plano focal (FPA) de elemento térmico de 128 x 96 con microbolómetro no refrigerado

Precisión: ±2% o ±2 ºC, la mayor de ambas
Precisión (de -10 a 0 °C): +/- 3 ºC
Pantalla: De cristal líquido Tecnología TFT optimizada para su uso en zonas de interior y exterior, 70,5 mm x 53,5 mm
Temperatura de fondo reflejada: -50 a 460 ºC
Temperatura de funcionamiento ambiente: -10 a 50 ºC

Esta breve explicación se basa en la aplicación de la técnica de termografía, en la cual se establecen comparaciones térmicas entre los componentes eléctricos homólogos en el sistema, referidos a la visualización y variación entre componentes bajo condiciones similares de operación.

Nos basamos en el objetivo de evaluar las condiciones actuales de sistema eléctrico del inmueble, en los siguientes componentes:

Ø Alimentaciónen 220 v.
Ø Interruptores en tablero principal
Ø Interruptores en tableros secundarios

Valoración:
El sistema de valoración que se ha usado es el comparativo entre un punto encondiciones normales y un punto crítico o caliente. Punto 1 o de referencia y punto 2 o caliente. (se tiene en cuenta la temperatura máxima de trabajo y la temperatura ambiente)

Análisis:
Para el análisis se toma en cuenta la tabla de las fallas eléctricas según NETA (International Electric Testing Association):

1ºC-10ºC O/A o 1ºC a 3ºC O/S --> Posible deficiencia - Relevancia Leve
11ºC-20ºC O/A o 4ºC-15ºC O/S --> Probabledeficiencia - Relevancia Grave
21ºC-40ºC O/A o > 15ºC O/S --> Deficiencia - Relevancia Crítica
>40ºCO/A o > 15ºC O/S --> DeficienciaMayor - Relevancia muy Crítica
